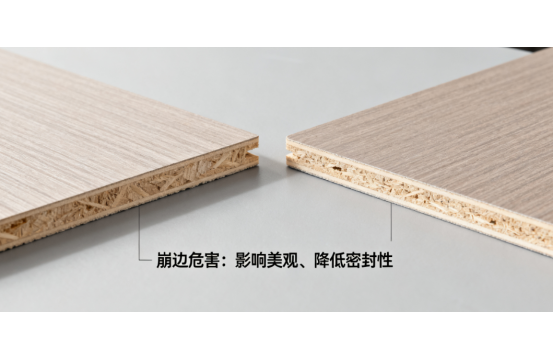

生態(tài)板作為家裝領(lǐng)域常用的環(huán)保板材，憑借其免漆特性和穩(wěn)定性能被廣泛應(yīng)用于柜體、家具制作中。但在實(shí)際施工過程中，“崩邊”問題卻困擾著不少木工師傅——板材邊緣出現(xiàn)木纖維撕裂、表皮翹起或芯層暴露，不僅影響美觀度，更可能削弱板材結(jié)構(gòu)強(qiáng)度。本文將從材料特性、工具選擇、操作工藝三個(gè)維度深入解析生態(tài)板崩邊的核心原因，并結(jié)合一線施工經(jīng)驗(yàn)，提供裁切工具與轉(zhuǎn)速控制的實(shí)操規(guī)范，幫助從業(yè)者系統(tǒng)性解決這一技術(shù)難題。
一、生態(tài)板崩邊的底層原因：從材料結(jié)構(gòu)到力學(xué)原理
生態(tài)板的“崩邊”本質(zhì)是板材表層與芯層在裁切過程中受力不均導(dǎo)致的界面分離現(xiàn)象，其根源可追溯至獨(dú)特的復(fù)合結(jié)構(gòu)。這類板材通常由三層構(gòu)成：表層為浸漬膠膜紙(厚度0.150.3mm)，中間為木質(zhì)芯板(多為細(xì)木工板或多層實(shí)木板)，芯板內(nèi)部則由木條拼接而成。這種“薄表皮+厚芯層”的結(jié)構(gòu)特點(diǎn)，使得裁切時(shí)容易出現(xiàn)三大力學(xué)矛盾：
1.表層與芯層的強(qiáng)度差異
膠膜紙通過熱壓工藝與芯板結(jié)合，其表面硬度可達(dá)6H(鉛筆硬度測試標(biāo)準(zhǔn))，但抗撕裂強(qiáng)度僅為2030MPa，而芯板木質(zhì)纖維的順紋抗拉強(qiáng)度可達(dá)80120MPa。當(dāng)裁切刀具切入時(shí)，表層材料先于芯層達(dá)到斷裂極限，若刀具鋒利度不足或進(jìn)給速度過快，極易造成表皮“超前撕裂”。
2.芯板內(nèi)部的應(yīng)力分布不均
細(xì)木工板芯層由短木條橫向拼接，拼接縫處存在天然的強(qiáng)度薄弱區(qū)。當(dāng)鋸片高速旋轉(zhuǎn)通過拼接縫時(shí)，兩側(cè)木條因密度差異產(chǎn)生不同的彈性形變，導(dǎo)致局部拉力突然增大，引發(fā)邊緣纖維崩裂。某第三方檢測機(jī)構(gòu)的采樣數(shù)據(jù)顯示，約68%的崩邊缺陷集中在芯板拼接縫對應(yīng)的表層區(qū)域。
3.熱應(yīng)力與機(jī)械應(yīng)力的疊加效應(yīng)
傳統(tǒng)裁切工藝中，鋸片與材料摩擦?xí)a(chǎn)生瞬時(shí)高溫(實(shí)測可達(dá)80120℃)，膠膜紙中的三聚氰胺樹脂在超過60℃時(shí)會出現(xiàn)微裂紋(玻璃化轉(zhuǎn)變溫度特性)。若連續(xù)裁切時(shí)間超過30分鐘且未采取冷卻措施，板材邊緣的熱降解將使表層與芯層的結(jié)合強(qiáng)度降低15%20%，進(jìn)一步加劇崩邊風(fēng)險(xiǎn)。
二、裁切工具的選型誤區(qū)：從鋸片參數(shù)到設(shè)備配置
在實(shí)際施工中，工具選擇不當(dāng)是導(dǎo)致崩邊的首要人為因素。許多木工師傅存在“轉(zhuǎn)速越高越高效”“鋸齒越多越光滑”的認(rèn)知誤區(qū)，實(shí)則鋸片的齒形、齒數(shù)、基體厚度等參數(shù)需要與生態(tài)板特性精準(zhǔn)匹配。以下是三類關(guān)鍵工具的科學(xué)選型指南：
(1)圓鋸片：齒數(shù)與齒形的黃金配比
齒數(shù)選擇：常見的10寸鋸片(直徑254mm)中，120齒鋸片常用于生態(tài)板裁切，但其最佳適配厚度為1518mm。若裁切25mm以上厚板，建議選用80100齒的“疏齒型”鋸片(齒距3.23.8mm)，疏齒設(shè)計(jì)可減少切削阻力，降低芯層木材的“擠壓撕裂”概率。
齒形優(yōu)化：推薦采用“梯平齒”(ATB+T)組合齒形，其中平齒(T)負(fù)責(zé)切斷芯層木纖維，梯齒(ATB)則通過交替傾斜角(15°20°)逐步切削表層，形成平滑過渡。對比測試顯示，梯平齒鋸片比傳統(tǒng)交替齒鋸片的崩邊率降低42%。
基體厚度控制：鋸片基體(不含齒部)厚度應(yīng)控制在1.82.2mm，過薄易產(chǎn)生振動(振幅超過0.1mm時(shí)會導(dǎo)致鋸齒切削軌跡偏移)，過厚則會增加材料摩擦生熱。
(2)裁切設(shè)備：轉(zhuǎn)速與進(jìn)給速度的動態(tài)平衡
轉(zhuǎn)速設(shè)定公式：生態(tài)板裁切的最佳線速度為3545m/s(線速度=π×直徑×轉(zhuǎn)速/60)。以10寸鋸片(直徑254mm)為例，轉(zhuǎn)速應(yīng)控制在28003500r/min。某知名木工機(jī)械品牌的技術(shù)手冊指出，當(dāng)轉(zhuǎn)速超過4000r/min時(shí)，鋸片離心力會使基體產(chǎn)生0.05mm以上的徑向跳動，導(dǎo)致切削精度下降。
進(jìn)給速度規(guī)范：手動推臺鋸的進(jìn)給速度建議保持在1.52.5m/min(約46cm/s)，過快易造成“擠壓式切削”，過慢則會因摩擦?xí)r間延長導(dǎo)致表層過熱碳化。可通過在推臺上加裝速度標(biāo)尺(每10cm標(biāo)注時(shí)間刻度)來輔助控制進(jìn)給節(jié)奏。
(3)輔助工具：從壓料裝置到冷卻系統(tǒng)
真空吸附平臺：在數(shù)控裁板機(jī)上加裝分區(qū)真空吸附裝置，吸附力設(shè)定為0.060.08MPa(約68公斤/平方厘米)，可有效抑制裁切過程中板材的微小位移。某定制家具企業(yè)的生產(chǎn)數(shù)據(jù)顯示，加裝吸附裝置后崩邊率下降53%。
水霧冷卻系統(tǒng)：對于連續(xù)裁切作業(yè)(單日裁切量超過50張板)，建議采用0.2MPa壓力的水霧冷卻，每小時(shí)用水量控制在11.5L，既能降低鋸片溫度(實(shí)測可使鋸片工作溫度從120℃降至55℃)，又不會導(dǎo)致板材含水率明顯變化(含水率波動<1%)。
三、標(biāo)準(zhǔn)化施工流程：12個(gè)關(guān)鍵操作節(jié)點(diǎn)控制
結(jié)合材料特性與工具參數(shù)，我們總結(jié)出生態(tài)板裁切的“三階十二步”操作規(guī)范，經(jīng)10家木工工坊的實(shí)操驗(yàn)證，可將崩邊率穩(wěn)定控制在3%以內(nèi)：
前期準(zhǔn)備階段(3步)
1.板材預(yù)處理：施工前24小時(shí)將生態(tài)板置于作業(yè)環(huán)境中平衡含水率(環(huán)境濕度40%60%，溫度1825℃)，避免因含水率突變導(dǎo)致裁切時(shí)表層與芯層收縮不一致。
2.鋸片檢查：用20倍放大鏡觀察鋸齒刃口，若發(fā)現(xiàn)0.02mm以上的缺口或磨損(相當(dāng)于發(fā)絲直徑的1/3)，需立即更換鋸片;每次安裝鋸片后，用手轉(zhuǎn)動鋸軸檢查徑向跳動量，應(yīng)≤0.03mm(可用百分表測量)。
3.基準(zhǔn)面校準(zhǔn)：推臺鋸的靠山與鋸片垂直度偏差需≤0.1mm/m，可用精密直角尺(精度0.02mm)在鋸片前后端各取3個(gè)點(diǎn)測量，確保誤差均勻分布。
裁切執(zhí)行階段(6步)
4.試切確認(rèn)：每更換一批次板材或調(diào)整鋸片后，先取同批次邊角料(尺寸300mm×300mm)進(jìn)行試切，檢查切口邊緣：表層無白邊(膠膜紙未撕裂)、芯層無毛刺(纖維切斷平整)為合格標(biāo)準(zhǔn)。
5.壓料位置設(shè)定：手動裁切時(shí)，壓料器應(yīng)置于距裁切線路5080mm處，壓力調(diào)至3050N(約35公斤力)，避免壓料過緊導(dǎo)致板材彎曲形變。
6.進(jìn)刀角度控制：對于厚度>20mm的板材，建議采用“45°斜切入”方式，即先將板材前端抬起510mm，使鋸片從板材邊緣斜向切入，逐步過渡到全厚度裁切，可減少初始切入時(shí)的沖擊力。
7.接縫區(qū)域減速：當(dāng)鋸片接近芯板拼接縫(可通過板材表面紋理觀察判斷)時(shí)，進(jìn)給速度降低30%，并保持勻速通過，此過程中禁止停頓或回拉板材。
8.收尾階段穩(wěn)速：裁切至板材末端100mm時(shí)，保持推臺勻速前進(jìn)，同時(shí)用非主導(dǎo)手輕壓板材末端(施加1015N輔助力)，防止因懸空導(dǎo)致的“下垂撕裂”。
9.緊急停機(jī)規(guī)范：若發(fā)現(xiàn)異響或冒煙，立即按下急停按鈕，待鋸片完全靜止后檢查，禁止在鋸片轉(zhuǎn)動時(shí)直接用手固定板材。
后期處理階段(3步)
10.邊緣檢測：使用200lux照度的臺燈照射裁切邊緣，在45°視角下觀察是否有肉眼可見的纖維翹起(允許誤差≤0.1mm)，不合格品需標(biāo)記缺陷位置并進(jìn)行修邊
